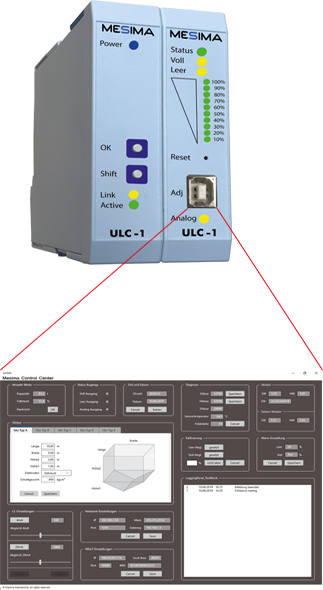

ULC - Ex Steuergerät für die kontinuierliche Füllstandüberwachung von Lagerräumen und Silos.

Das ULC - Steuergerät ist für den Schaltschrankeinbau vorgesehen. Dabei unterstützt es alle gängigen Lagersysteme in fast allen Größen. Das Schüttgewicht kann an die unterschiedlichsten Schüttgüter angepasst werden. Als Messeingang dient unsere bewährte Barrieren-Schnittstelle. Diese ist konform zu den Explosionsschutzrichtlinien für die Zone 20.

Als Ausgänge sind grundsätzlich zwei potenzialfreie Kontakte und eine potenzialfreie analoge Schnittstelle an Bord. Optional kann das System mit einer Ethernet - und / oder einer NBIoT-Schnittstelle erweitert werden. Alle Schnittstellen werden parallel unterstützt. Am Steuergerät ist über 10 LEDs der Füllstand sofort ablesbar. Weitere LEDs zeigen die verschiedenen Status der Schnittstellen und Betriebsarten des Steuergerätes an. Die Einstellungen des Steuergerätes werden durch eine herunterladbare App über die USB-Schnittstelle vorgenommen.
Merkmale:
kontinuierliche Füllstandsmessung
für alle Silos und Lagerräume
Füllstand ablesbar über 10 LEDs
LEDs wechseln bei Unterschreiten des einstellbaren Mindestfüllstandes die Farbe von Grün auf Rot
Messeingang mit intergrierter Barriere für Zone 20
maximale Leistung im kleinen Gehäuse
vor Ort Ablesung und fernabfragbar
Ihre Vorteile:
Warnung bei Unterschreiten des Mindestfüllstandes
permanente Verfügbarkeit des Messwertes
maximale Transparenz des Lagerbestandes
maximale Sicherheit
maximale Konnektivität d.h. 4 unterschiedliche Schnittstellen werden parallel unterstützt
für Abrechnungen/Bilanzierung verwendbar
langlebiges Investitionsgut
Nachrüstbar
Es sind folgende Kombinationen möglich:
Current - Loop
Current - Loop und Ethernet
Current - Loop und NBIoT
Current - Loop, Ethernet und NBIoT

Technische Merkmale:
Messeingang Mesima-Norm 9V integrierte Barriere II(1)D Ex ia IIIC Da konform
passive potentialfreie Current-Loop (4-20mA)
2x Digitalausgänge (Voll und Leer) je Kontakt AC230V 2A
individuelle Schwelle für Leeralarm
individuelle Schwelle für Vollalarm
Teilabgleich möglich
variable Vorgabe von Schüttgewichten
Füllstand ist über 10 LEDs ablesbar
Versorgungsspannung DC24V 200mA
Einbauort Schaltschrank
Gehäuse 120 x 100 x 50 Montageschiene
Schutzart IP40
Temperatur -10°C - +50°C
parametrierbar über USB Schnittstelle mit Smartphone oder Laptop
Wireless NBIoT Schnittstelle; für die Anbindung an die Mesima - Cloud(optional)
Antennenanschluss (optional)
Ethernetschnittstelle zum Weiterleiten der Messresultate; Protokoll TCP/ IP(optional)
RJ45 Ethernetbuchse bis 100MB/s
