CLC-M Füllstands-Messsystem für Silos mit einer Vorort Anzeige und einer Schnittstelle für die Fernwartung

Das CLC-M ist ein Messsystem für die kontinuierliche Füllstandsüberwachung von rieselfähigen Produkten der chemischen Industrie die in Silos gelagert werden. Es ist für die kontinuierliche Füllstandsanzeige und Überwachung von verschiedenen Silos (z.B. GFK-Silos) in unmittelbarer Nähe des Silos gedacht. Das System ist in Schutzart IP65 ausgeführt und kann für die Fernwartung mit unterschiedlichen Schnittstellen ausgestattet werden.
Einsatzgebiete
GFK-Silos
Stahl-Silos
Holz-Silos
Kunststoffsilos

Eckdaten
Für alle gängigen Silos
Nachrüstbar
Einfache Bedienung
Sofortiger Überblick
umfangreiches Installationszubehör
Individuell einstellbare Leer-Alarmschwelle
Individuell einstellbare Voll-Alarmschwelle
über Tastatur programmierbar
Füllstand wird über 10 LEDs dargestellt
optischer Alarm
zwei potentialfreie Kontakte
verschiedene Schnittstellen optional
optionale Fernabfrage über Silo-Portal
Explosions-Schutz konform

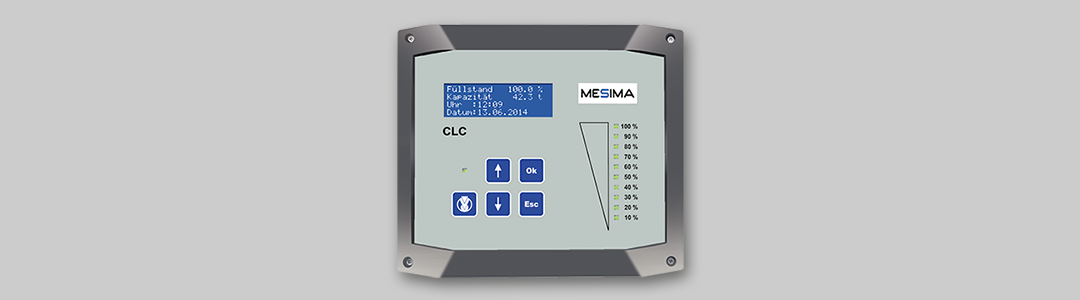

Das Steuergerät ist mit einem Weitbereichsnetzteil ausgestattet und wird direkt mit dem Stromnetz verbunden. Der Füllstand wird über das Display und über 10 LEDs dargestellt, wobei die LEDs bei Unterschreiten des eingestellten Mindestfüllstandes von Grün auf Rot die Farbe wechseln und die potentialfreien Ausgänge schalten.
Das Messsystem besteht im Wesentlichen aus zwei Blöcken, dem Steuergerät und dem Messkopf mit integrierten Messsonden bis 30m Länge. Durch die spezielle Beschichtung der Messonden und dem Unterteil des Messkopfes sind Anhaftungen von Schüttgut nahezu ausgeschlossen. Die Messsonden sind bis 35kN belastbar. An das Steuergerät CLC-M kann jeweils ein Messkopf CLC-Basic angeschlossen werden.
Schnittstellen
Das CLC-M ist in 4 Varianten lieferbar:
CLC-M
Das Steuergerät wird als Vorortanzeige eingesetzt ist zusätzlich mit zwei potentialfreien Kontakten ausgestattet.
CLC-M/Net
Das CLC-M/Net ist mit einem kleinen Web-Server ausgestattet. Dies ermöglicht den Zugriff über eine LAN-Verbindung auf die Füllstandsinformationen. Der Server unterstützt den Zugriff über den Browser oder über das TCP-Protokoll.
CLC-M/CL
Im Steuergerät befindet sich eine 4 -20 mA potentialfreie Schnittstelle (Current-Loop). Damit ist es möglich den Füllstand an die Leittechnik oder andere Steuerungen zu übertragen.
CLC-M/GSM:
In das Steuergerät ist ein GSM-Modem integriert. Das System sendet bei Unterschreiten des Mindestfüllstandes automatisch eine SMS an die hinterlegten Rufnummern. Durch einen Anruf bei dem Steuergerät kann der augenblickliche Füllstand abgerufen werden. Ist das System an unser Online-Portal angeschlossen, kann auch hierüber der Füllstand abgerufen werden und das Weltweit.

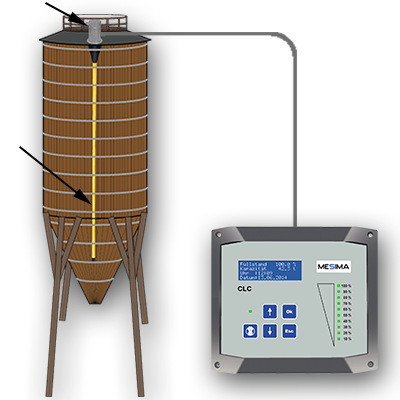

Messsonde Messkopf
