Messsystem für mehr Gebäudeeffizienz

LoggiT ist ein modular aufgebautes, drahtloses Messsystem zur Erfassung von Temperaturen und Luftfeuchte in beheizten Räumen innerhalb der Gebäudehülle. Erfasst werden Strang-Vorlauf- und Rücklauftemperaturen sowie Raum- und Außentemperaturen – sowohl im Heiz- als auch im Kühlbetrieb. Die Sensoren arbeiten energieeffizient, funken zuverlässig über große Distanzen und lassen sich ohne Eingriffe in die Gebäudetechnik installieren. So entstehen belastbare, zeitaufgelöste Messdaten – ideal für Abnahmen, Inbetriebnahmen, Optimierungen und die Dokumentation für Förderprogramme.

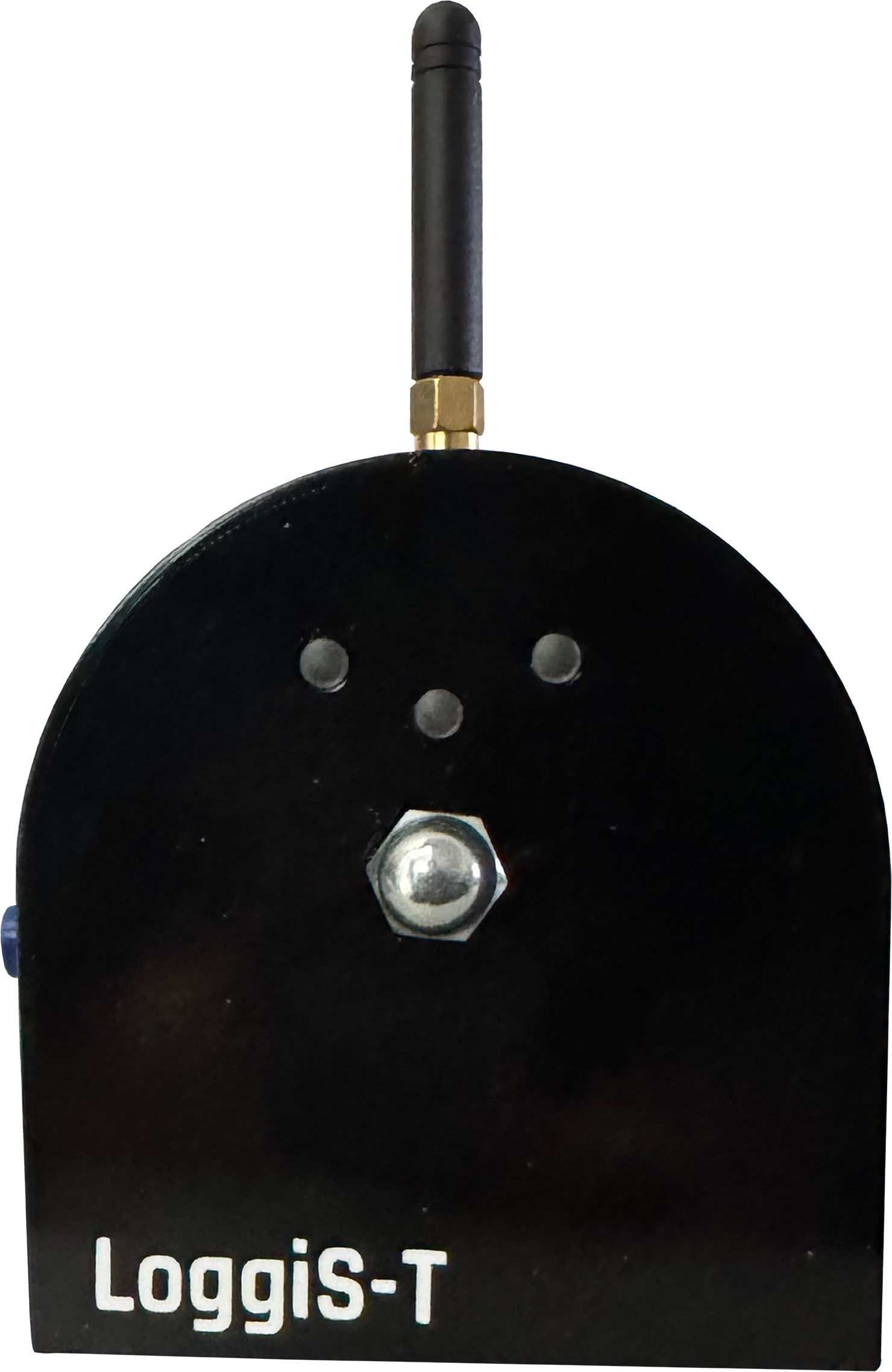

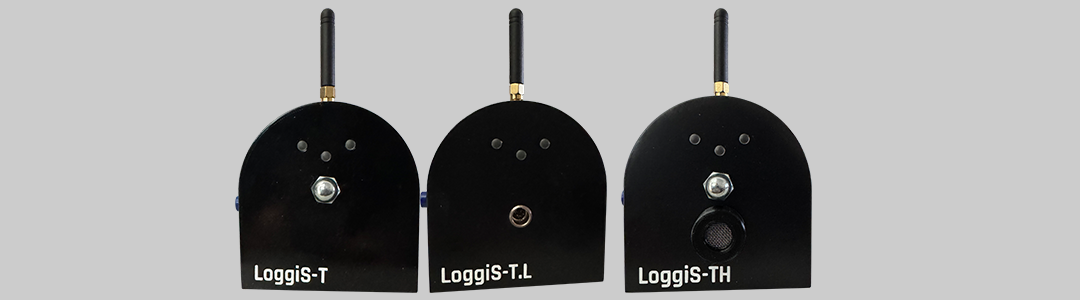

LoggiS-T – Digitaler Präzisions-Raumtemperatursensor

In vielen Räumen ist die Temperatur ein entscheidender Faktor für das Wohlempfinden. Besonders bei Wärme- und Kälteeintrag ist bei der Bewertung über einen längeren Zeiraum wertvolle Informationen.

Funk: Energieeffizientes, reichweitenstarkes Funknetz für zuverlässige Übertragung.

Energie: LiFePO4-Akku mit integriertem Energiemanagement für lange Laufzeiten.

Betrieb: Kabellos, kompakt und flexibel im Raum platzierbar.

Software: LoggiS-App zur Erfassung, Speicherung, Visualisierung (Diagramme) und Export der Messdaten.

Aufstellungsempfehlung: – möglichst in Raummitte positionieren – nicht an Fenstern oder Heizkörpern – vor direkter Sonneneinstrahlung schützen, da diese Messwerte verfälschen kann

Gehäuse: Robustes Kunststoffgehäuse mit weichen Silikonfüßen – geeignet für empfindliche Oberflächen. Gewicht: ca. 230 g

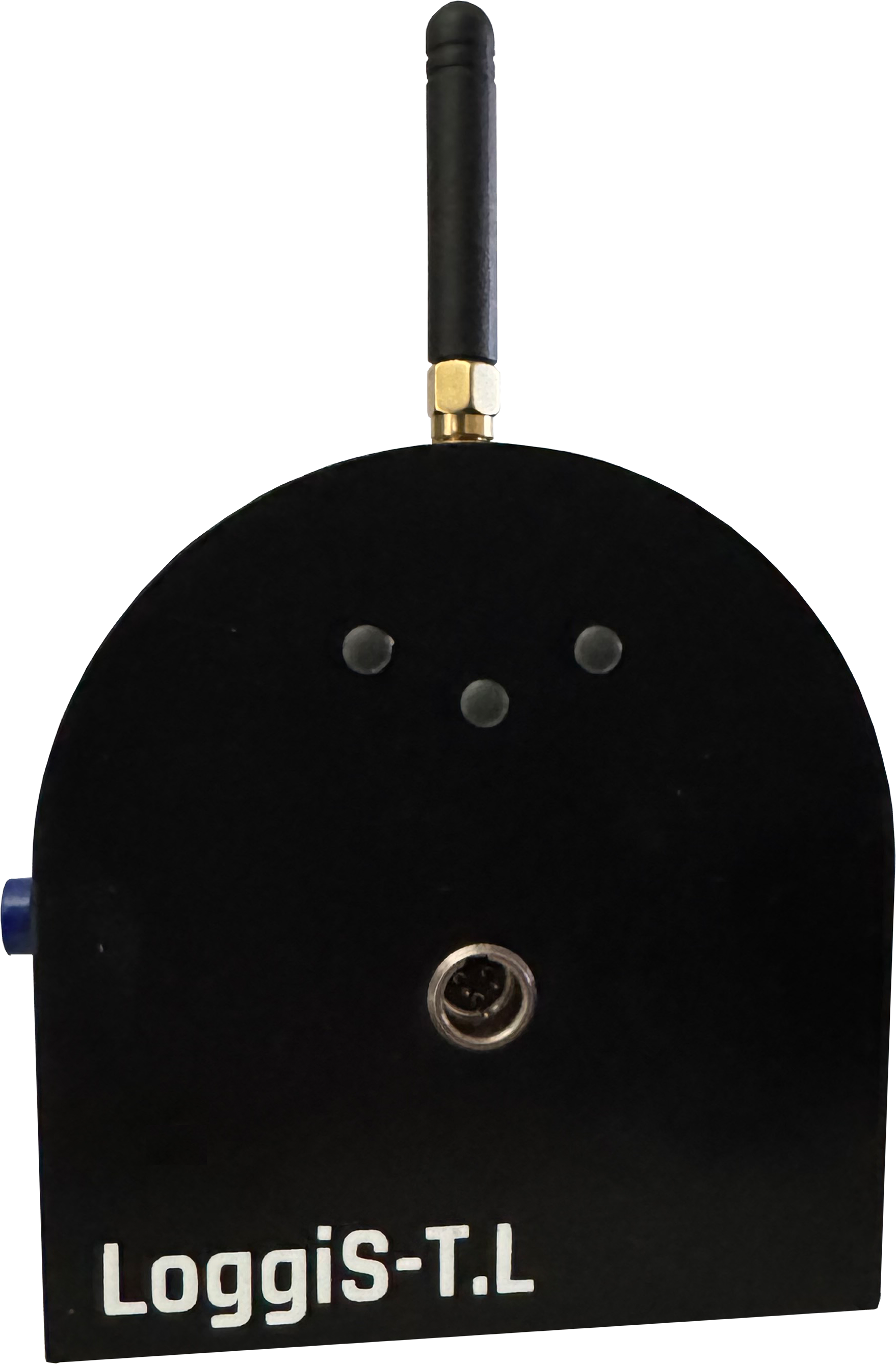

LoggiS-T.L – Digitaler Präzisions-Temperatursensor mit kabelgebundenem Fühler

Gerade die Messung von Vorlauf und Rücklauftemperatur ist für den Wärmeverbrauch elementar. Beide Werte geben eine Aussage darüber ob eine Heizung gut oder schlecht eingestellt ist.

Funk: Energieeffizientes, reichweitenstarkes Funknetz für zuverlässige Übertragung.

Energie: LiFePO4-Akku mit integriertem Energiemanagement für lange Laufzeiten.

Betrieb: Kabellos, kompakt und flexibel im Raum platzierbar.

Software: LoggiS-App zur Erfassung, Speicherung, Visualisierung (Diagramme) und Export der Messdaten.

Aufstellungsempfehlung (Gerät + Fühler): – Messsenor nicht direkt an Wärmequellen platzieren – Fühler wird gezielt über ein Kabel z. B. an Rohren, Schächten oder schwer zugänglichen Stellen befestigt werden

Gehäuse: Robustes Kunststoffgehäuse mit weichen Silikonfüßen – geeignet für empfindliche Oberflächen. Gewicht: ca. 220 g ohne Messfühler

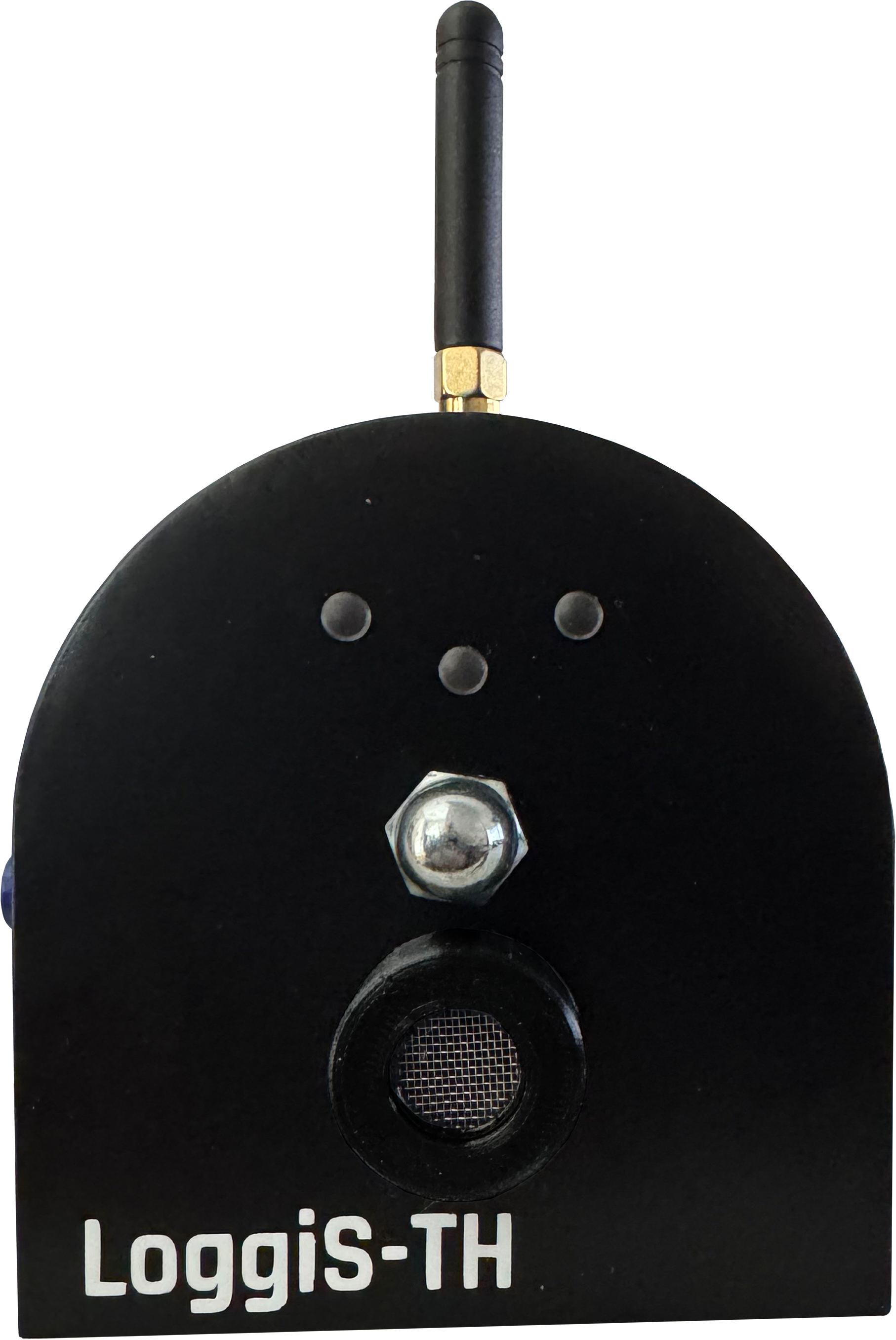

LoggiS-TH – Digitaler Präzisions-Raumtemperatursensor und Luftfeuchte

In vielen Gebäuden spielt nicht nur die Temperatur, sondern auch die Luftfeuchte eine wichtige Rolle. Besonders bei Wärme- und Kälteeintrag sowie bei der Bewertung möglicher Kondensationsrisiken liefert die Feuchtemessung wertvolle Zusatzinformationen.

Funk: Energieeffizientes, reichweitenstarkes Funknetz für zuverlässige Übertragung.

Energie: LiFePO4-Akku mit integriertem Energiemanagement für lange Laufzeiten.

Betrieb: Kabellos, kompakt und flexibel im Raum platzierbar.

Software: LoggiS-App zur Erfassung, Speicherung, Visualisierung (Diagramme) und Export der Messdaten.

Aufstellungsempfehlung: – Messsensor nicht direkt an Wärmequellen platzieren – nicht an Fenstern oder Heizkörpern – vor direkter Sonneneinstrahlung schützen

Gehäuse: Robustes Kunststoffgehäuse mit weichen Silikonfüßen – geeignet für empfindliche Oberflächen. Gewicht: ca. 240 g

Anwendung & Aufstellung

Innenräume: Für jeden beheizten Raum wird ein eigener Sensor eingesetzt. So lassen sich die Temperaturverläufe raumweise erfassen und später gezielt analysieren. In Verbindung mit der gleichzeitig gemessenen Außentemperatur und den Vorlauf- bzw. Rücklauftemperaturen entsteht ein vollständiges Bild des thermischen Verhaltens des Gebäudes. Dadurch wird eine eindeutige Bewertung von Komfortzonen, Nutzerverhalten, möglicher Über- oder Unterversorgung sowie ungleichmäßiger Wärmeverteilung möglich.

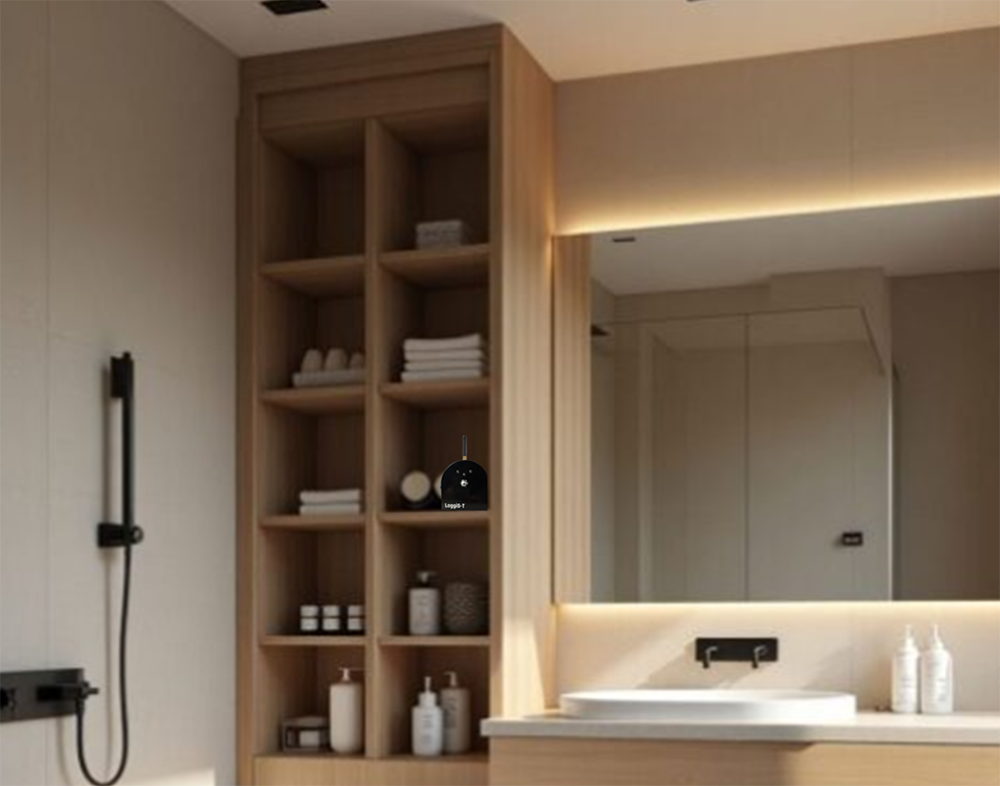

Beispiel: Bad

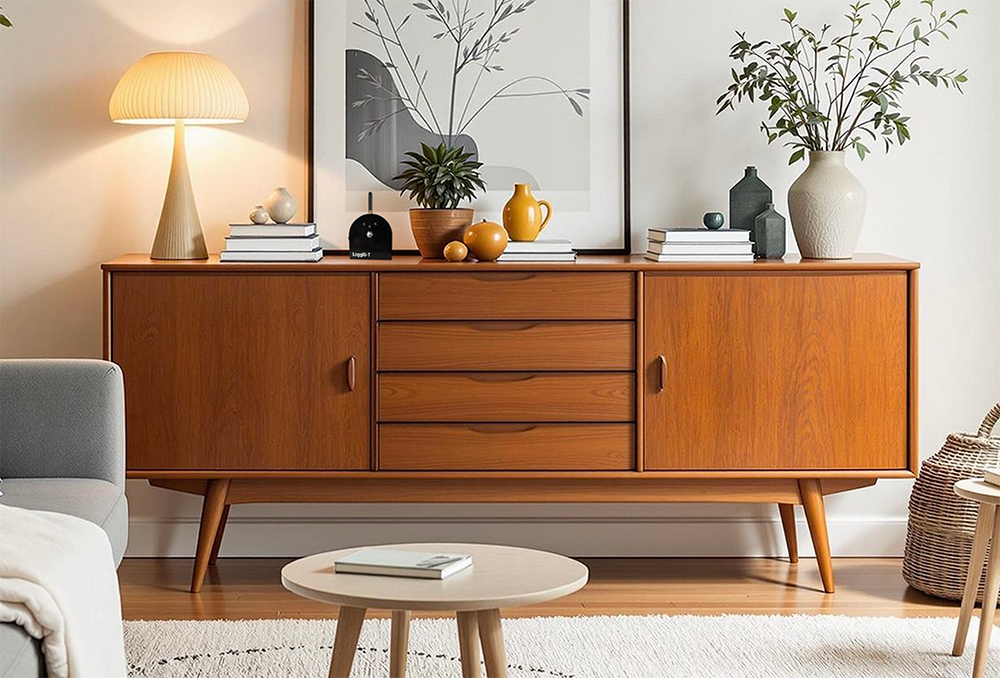

Beispiel: Wohnbereich

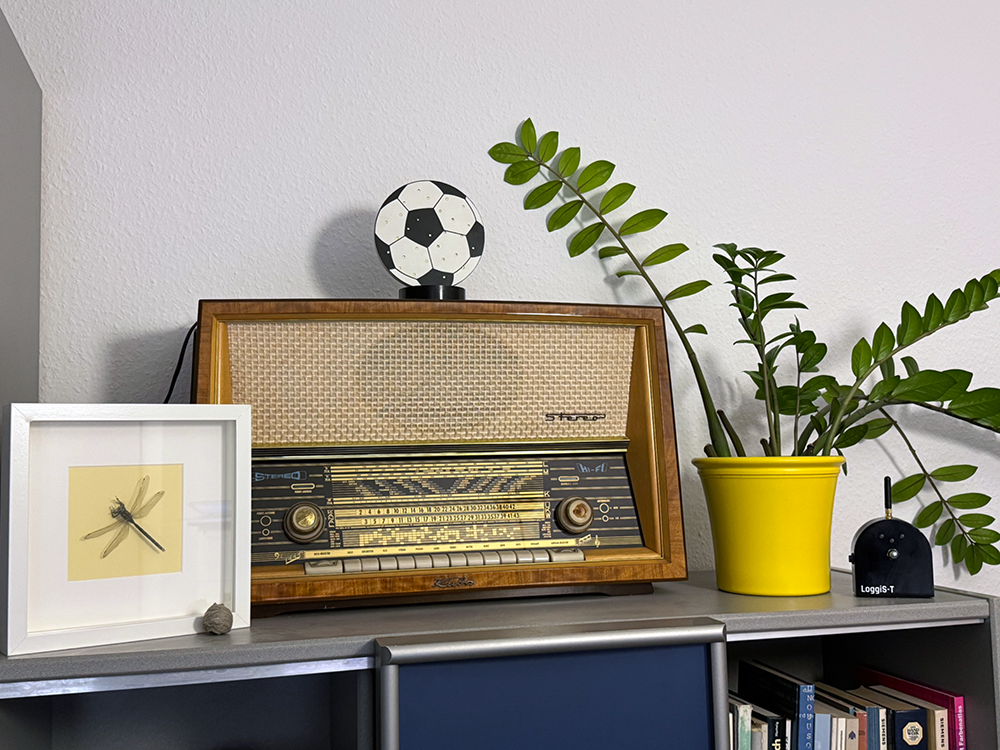

Beispiel: Homeoffice

Außenluft: Ein zusätzlich aufgestellter Sensor dient als Außenfühler. Er sollte auf der Nordseite bzw. im dauerhaften Schatten platziert werden, um direkte Sonneneinstrahlung zu vermeiden. Nur so lassen sich stabile und verlässliche Referenzwerte für die Außentemperatur gewinnen, die für die Bewertung des Heiz- und Kühlverhaltens des Gebäudes entscheidend sind.

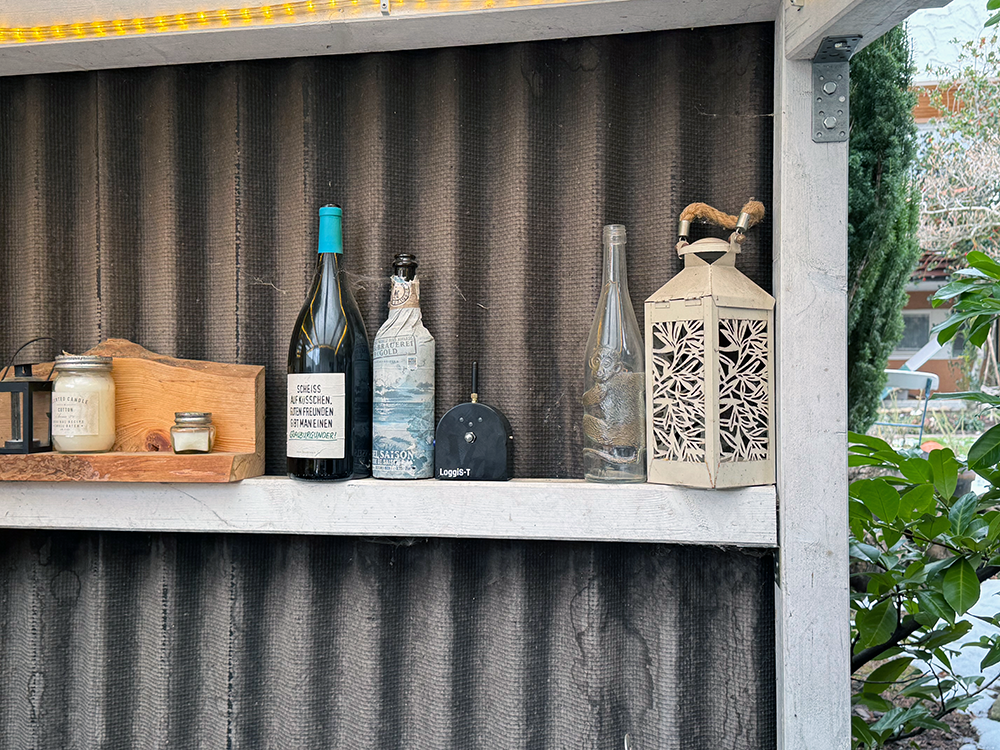

Beispiel: Schuppen Aussen

Heizungssystem: Für eine vollständige Analyse des Heizbetriebs werden im einfachen Fall zwei Sensoren mit kabelgebundenem Fühler eingesetzt: – Vorlauf: Fühler direkt am Vorlauf oder am Heizkreisverteiler befestigen – Rücklauf: Fühler am jeweiligen Rücklauf montieren. Durch den Vergleich beider Werte lassen sich hydraulische Probleme, Über- oder Unterversorgung sowie Regelungsfehler zuverlässig erkennen. Zusätzliche Fühler, jeweils am Vor- und Rücklauf, können an weiteren relevanten Stellen – etwa an den Etagenverteilern eines Heizstrangs – angebracht werden. Dadurch lassen sich zusätzliche Kennwerte ermitteln, wie z. B. Strömungsgeschwindigkeiten, Temperaturverluste und die Spreizung. Diese Parameter sind insbesondere bei wassergeführten Flächenheizungen von hoher Bedeutung und liefern wertvolle Informationen für eine fundierte hydraulische Beurteilung.

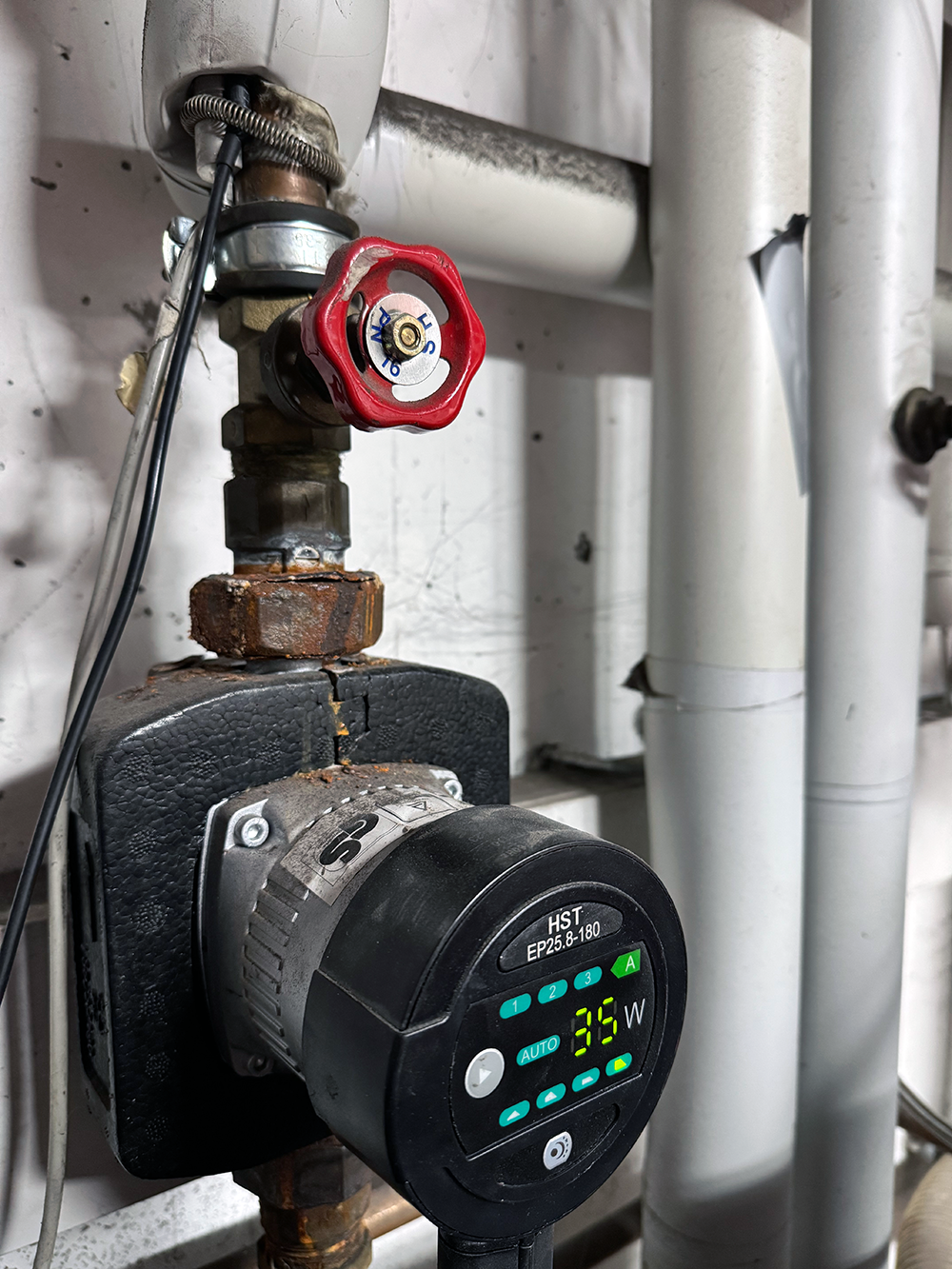

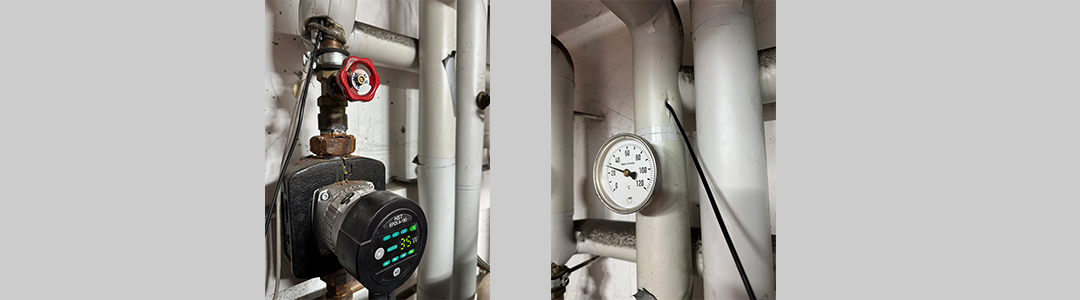

Beispiel: Vorlauf

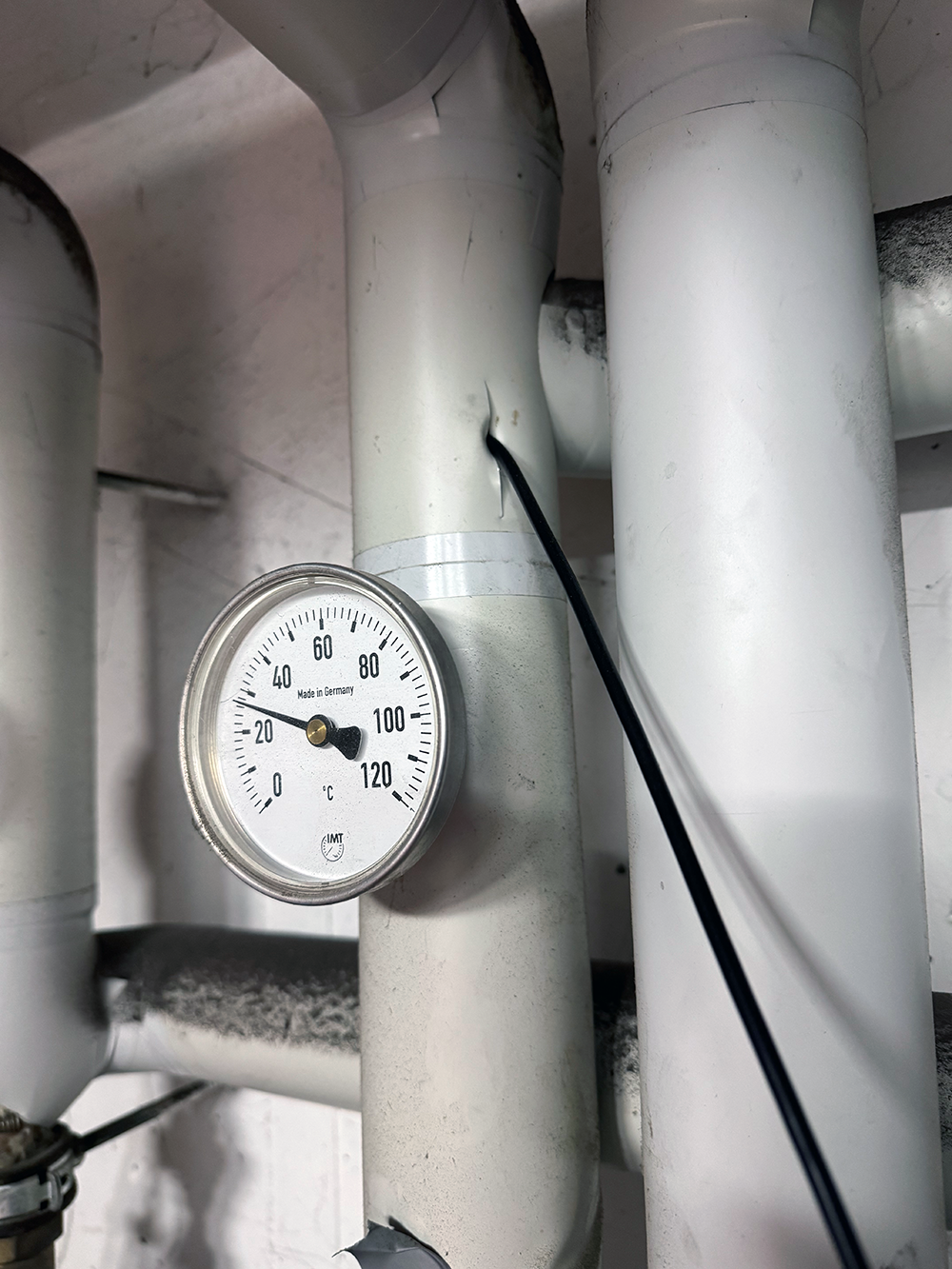

Beispiel: Rücklauf

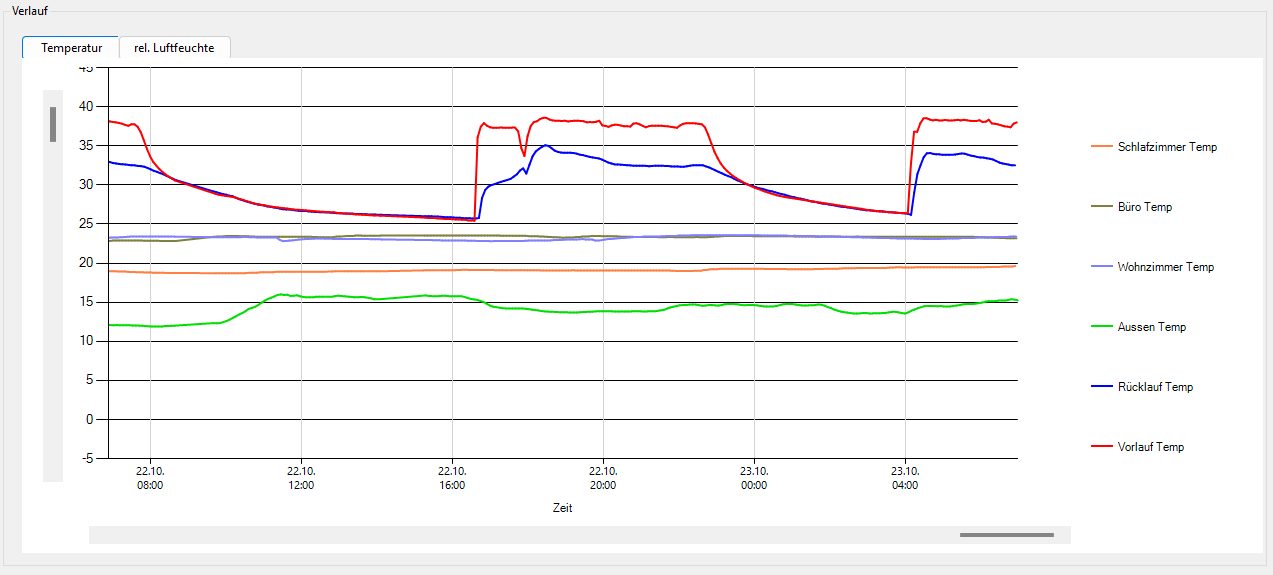

Datenverarbeitung: Alle Sensoren übertragen ihre Messwerte per Funk an einen PC oder Laptop, auf dem die LoggiS-App läuft.Die App liest die Sensoren zyklisch aus, speichert sämtliche Messdaten zentral ab und stellt sie anschließend in übersichtlichen Diagrammen dar.Damit lassen sich Temperatur-und Feuchteverläufe einfach nachvollziehen, dokumentieren und exportieren.

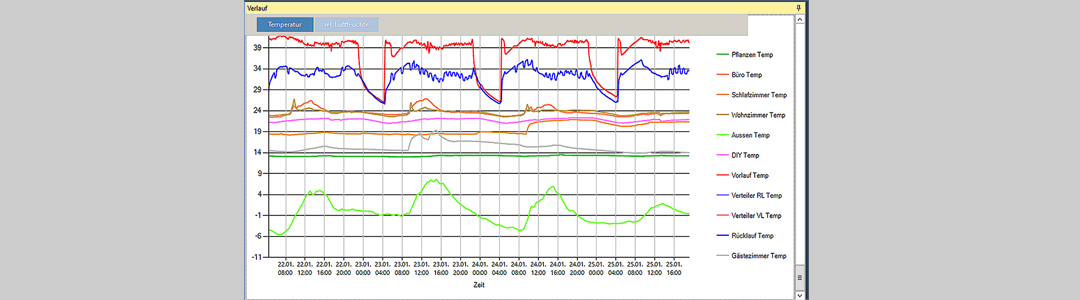

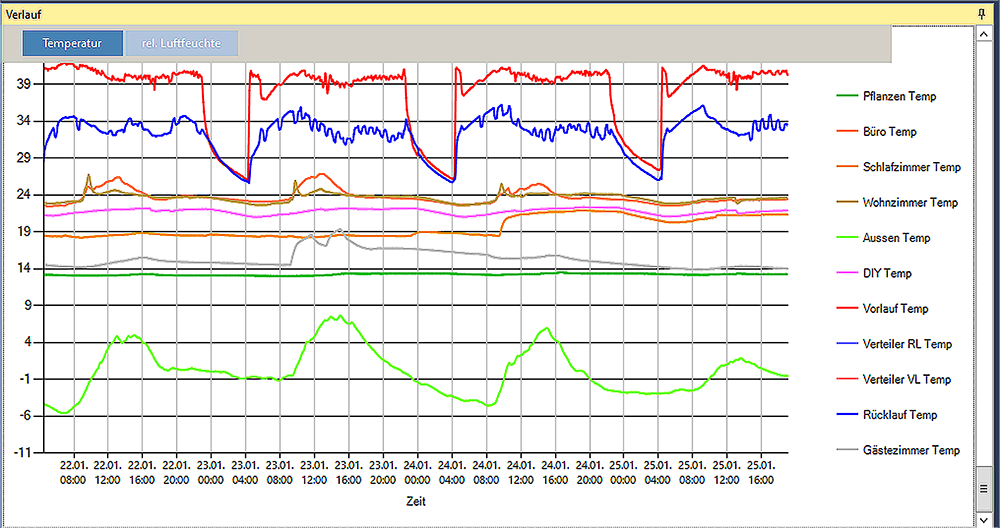

Beispiel: Verlaufsgrafik (Temperatur & Feuchte)

In der dargestellten Verlaufsgrafik ist deutlich zu erkennen, dass das Heizsystem über eine aktive Nachtabsenkung verfügt.Vorlauf - und Rücklauftemperatur verlaufen über weite Strecken nahezu parallel, was darauf hindeutet, dass während des betrachteten Zeitraums nur geringe Änderungen an den Raumtemperatureinstellungen vorgenommen wurden. Die Vorlauftemperatur liegt bei etwa 40 °C, die gemessene Spreizung beträgt rund 8 K.Diese Kombination ist typisch für ein wassergeführtes Flächenheizsystem. Die Außentemperatur fällt zeitweise bis auf −6 °C ab, ohne dass es zu starken Schwankungen im Heizbetrieb kommt. Im Schlafraum wurde während des Messzeitraums offenbar eine Anpassung der Raumtemperatur vorgenommen, was sich klar im Temperaturverlauf widerspiegelt.Das Gästezimmer im Dachgeschoss wird nicht aktiv beheizt und erwärmt sich zeitweise ausschließlich durch solare Einträge. Insgesamt zeigen die Messdaten ein stabiles thermisches Verhalten, das auf ein gut wärmegedämmtes Gebäude mit effizient arbeitendem Heizsystem schließen lässt.

Inbetriebnahme

Plug & Play – Inbetriebnahme: Die Inbetriebnahme der LoggiS-Sensoren erfolgt nach dem Plug-and-Play-Prinzip.Nach dem Platzieren an der Messstelle wird der Sensor dem System zugeordnet und der Aufstellungsort hinterlegt.Der Sensortyp wird automatisch erkannt und an die LoggiS-Software übermittelt.Eine manuelle Konfiguration von Sensorparametern ist nicht erforderlich.

Kein Eingriff in die Gebäudetechnik Die Messung erfolgt vollständig kabellos und ohne Eingriff in die bestehende Gebäudetechnik.Der laufende Heiz- oder Kühlbetrieb wird nicht beeinflusst und muss für die Messung nicht unterbrochen werden.

Schneller Start von Messungen Durch die einfache Zuordnung der Sensoren lassen sich Messungen innerhalb kurzer Zeit starten.Änderungen am Aufstellungsort oder zusätzliche Sensoren können auch während einer laufenden Messung ergänzt werden.

Reproduzierbare Messergebnisse Die definierte Zuordnung von Sensor und Aufstellungsort stellt sicher, dass Messungen reproduzierbar durchgeführt und später eindeutig interpretiert werden können.

Hinweise

Energieversorgung: Alle LoggiT-Sensoren werden vollständig geladen ausgeliefert und sind sofort einsatzbereit. Bei einer typischen Messdauer von bis zu zwei Wochen ist kein Nachladen erforderlich. Falls im Ausnahmefall doch Energie benötigt wird, lassen sich die Geräte einfach über einen handelsüblichen USB-C-Anschluss nachladen.

Allgemeine Hinweise Die LoggiT-Sensoren werden ausschließlich im Mietmodell bereitgestellt. Sie werden vollständig geladen, vorkonfiguriert und einsatzbereit ausgeliefert und sind für typische Messzeiträume von ein bis zwei Wochen ausgelegt.
• Messdauer: mindestens 1 Woche, typischerweise 1–2 Wochen; Verlängerung möglich
• Lieferumfang: vorkonfigurierte Sensoren, PC/Laptop mit installierter LoggiS-App, USB-RFM-Stick, kurze Anleitung
• Vorteile: sofort einsatzbereit, keine Investition, transparente Abrechnung, flexibel skalierbar (Wohnung / Heizstrang / gesamtes Gebäude)
